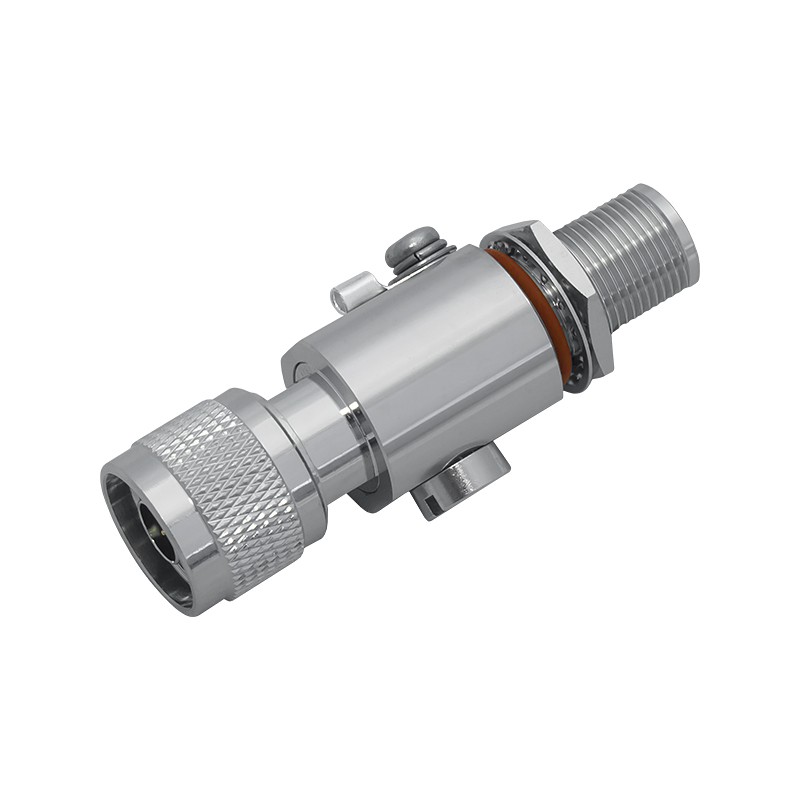

Предохранитель от скачков напряжения предназначен для защиты оборудования, подключаемого к внешним (уличным) антеннам через разъем N-типа. Конструкция устройства позволяет подсоединить модуль непосредственно к антенне без использования дополнительного кабеля. Благодаря такому подходу, грозозащита практически не сказывается на качестве сигнала. Модуль имеет волновое сопротивление 50 Ом и функционирует в диапазоне частот до 3000 МГц. Таким образом, прибор поддерживает основные стандарты мобильной связи GSM, 3G и LTE. Возможно использование модуля с оборудованием WiFi (2,4 ГГц) и другими системами радиосвязи. Для чего нужен модуль грозозащиты и от чего он защищает? Во время грозы внешние антенны могут стать источником опасных скачков напряжения и вывести из строя подключенные к ним репитеры, роутеры и модемы. Грозоразрядник является недорогим и эффективным способом обезопасить оборудование от возможных перепадов напряжения и электростатических разрядов природного и искусственного происхождения. Этот небольшой аксессуар подключается непосредственно к защищаемому устройству, наружной антенне или устанавливается в разрыв кабельной трассы. С одной стороны модуля располагается разъем N-male (вилка), а с обратной — N-female (розетка). По принципу работы газоразрядник представляет собой «ключ»: При отсутствии опасных токов ВЧ-сигнал беспрепятственно проходит через модуль. Прибор имеет малые вносимые потери (около 0,3 дБ) и практически не влияет на связь между антенной и оборудованием, подключенным внутри помещения; Когда в линии возникает разряд, который может причинить вред оборудованию, грозозащита «перекрывает» линию передачи и перенаправляет опасный ток на отвод заземления (на клемму); Опасный ток через клемму передается на кабель заземления и отводится в землю; Когда напряжение в линии нормализуется, модуль возвращается к штатной работе и вновь начинает пропускать радиосигнал. Для отвода опасного напряжения грозозащиту необходимо заземлить. Проводник заземления подключается к клемме на корпусе грозоразрядника и соединяется с молниеотводом, металлической мачтой или иной заземляющей конструкцией. Правильное заземление обязательно для корректной работы системы грозозащиты. При использовании грозоразрядника важно учитывать, что он не обезопасит ваше оборудование от прямого попадания молнии в уличную антенну! От столь сильного разряда защитой служит только громоотвод (молниеприемник). В свою очередь, грозозащита повышает безопасность от статического заряда, который может накапливаться во время грозового положения и при других погодных и техногенных условиях. Установка и подключение грозозащиты 50 Ом Установка грозоразрядника предельно проста: прибор, словно переходник, просто накручивается на антенну и соединяется кабелем с оборудованием. Если технические условия не позволяют подключить предохранитель напрямую, возможно использование дополнительного коаксиального кабеля для соединения грозозащиты с антенной. Для наилучший защиты рекомендуется использовать два экземпляра модуля: один на стороне уличной антенны и второй — на стороне активного оборудования. В основе устройства лежит газовый разрядник. Газонаполненный защитный элемент может быть легко заменен, что позволяет отремонтировать изделие в случае выхода его из строя. Для извлечения газонаполненного элемента достаточно открутить большой винт на корпусе. Характеристики Рабочий диапазон частот 0–3 ГГц Сопротивление 50 Ом КСВн в рабочем диапазон частот ≤ 1,3 Вносимые потери ≤ 0,3 дБ Напряжение пробоя постоянного тока 230В Номинальный разрядный ток 10 кА (волна 8/20 мкс) Сопротивление изоляции ≥ 5000 МОм ВЧ-разъемы 1 x N-male 1 x N-female Рабочая температура от -40°C до +80°C Рабочая влажность 95% (при 55°C) Водонепроницаемость IP67 Размер 69 x 28 x 22 мм Вес 116 г
